水水換熱機組的結構組成

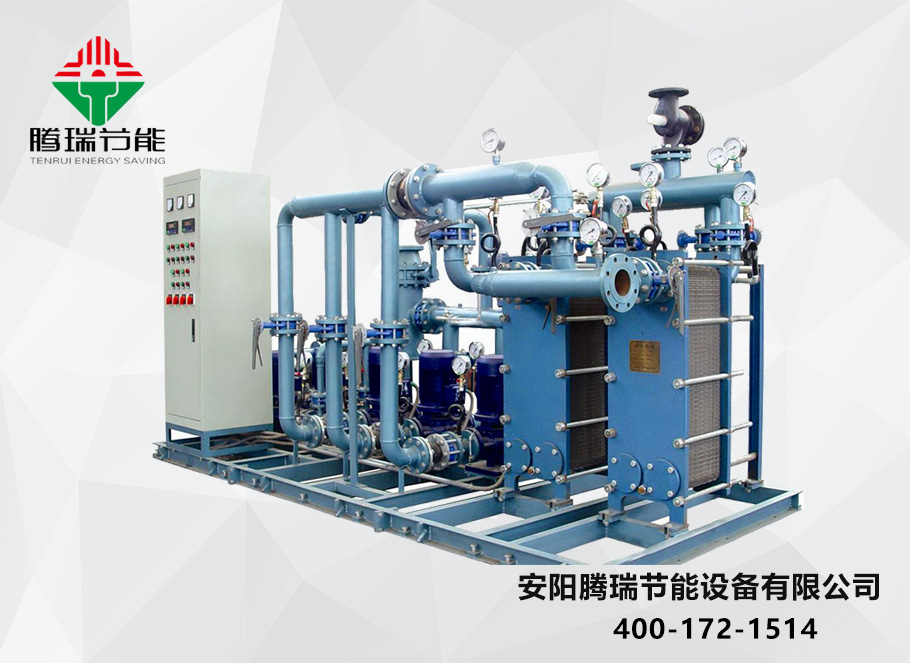

? ? ? ?水水換熱機組是一種用于實現水與水之間熱量交換的設備，基于熱傳導原理工作。它主要由換熱器、循環泵、補水泵、過濾器、調節閥、傳感器以及控制系統等組成。高溫熱水（一次側熱水）在換熱器內通過熱交換將熱量傳遞給低溫熱水（二次側熱水），使二次側熱水溫度升高，以滿足用戶的供熱或其他用熱需求。在這個過程中，一次側熱水溫度降低，二次側熱水溫度升高，實現了熱量的轉移和利用。

? ? ? ?水水換熱機組的結構組成

? ? ? ?換熱器：是換熱機組的核心部件，常見的有板式換熱器、管殼式換熱器等。板式換熱器具有傳熱效率高、結構緊湊、占地面積小等優點；管殼式換熱器則具有耐高壓、處理量大等特點。

? ? ? ?循環泵：用于推動一次側和二次側的水循環，使熱水在系統中不斷流動，保證熱量的持續傳遞。

? ? ? ?補水泵：當系統中的水因泄漏或其他原因出現水位下降時，補水泵會自動向系統中補充水，以維持系統的正常運行。

? ? ? ?過濾器：安裝在管道上，用于過濾水中的雜質、顆粒等，防止它們進入換熱器和其他設備，避免堵塞和磨損。

? ? ? ?調節閥：包括流量調節閥、壓力調節閥等，用于調節一次側和二次側的流量和壓力，以實現溫度控制和系統的穩定運行。

? ? ? ?傳感器：主要有溫度傳感器、壓力傳感器等，用于實時監測系統中的溫度和壓力參數，并將信號傳輸給控制系統。

? ? ? ?控制系統：根據傳感器采集到的信號，對循環泵、補水泵、調節閥等設備進行控制，實現自動化運行，確保換熱機組的安全、穩定運行。

? ? ? ?水水換熱機組的應用范圍很廣，在城市集中供熱管網中，水水換熱機組將熱電廠或鍋爐房產生的高溫熱水轉換為適合用戶使用的低溫熱水，輸送到各個居民小區、商業建筑和工業企業，滿足冬季采暖和生活熱水需求。在一些需要熱水作為熱源的工業生產過程中，如紡織、印染、食品加工、化工等行業，水水換熱機組可將高溫熱水轉換為滿足生產工藝要求的熱水，為生產過程提供熱量支持。
