玻璃鋼纏繞貯罐設計及工藝流程

玻璃鋼制品固化工藝參變量非常關鍵。固化時間的曲直和固化事情狀況將影響產品的品質及其耐滲性能。同一制品在不一樣的固化度下強度差別非常大。經測試，選用江蘇宏偉美麗組織的攪擾型天然樹脂制成的玻璃鋼試件，在不一樣固化度下有不一樣的拉伸強度及屈曲強度。因為玻璃鋼儲罐在實際出產中分階段成型及固化，在脫模和運用前，制品務必達到預先規定的強度要求。普通來說，當固化24h后或巴柯爾硬度達到35以上時就可脫模，進進下一道兒工序。但整臺儲罐制作完結后至少應天然固化一周。制品強度達到佳后，方可投進運用。玻璃鋼纏繞儲罐的工藝流程：

1、生產工藝

在實際生產中，玻璃鋼纏繞儲罐的工藝流程一般為：確保每一道工序的制作質量，消除各環節的不公道缺陷，對確保儲罐整體不滲漏十分重要。

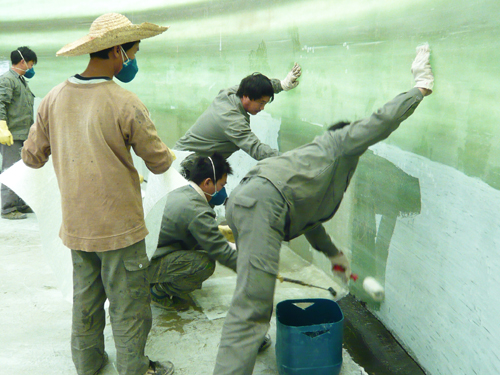

2、內襯層的質量控制

內襯層質量控制十分關鍵。內襯層應是富樹脂層，其厚度一般在0.5~3mm。富樹脂層達到一定厚度時，由于纖維含量過低，內襯層的自身強度不夠，儲罐受到極小的變形就會破壞，出現微裂紋等不良現象。為解決這一題目，在制造時內襯層應分為兩層并控制好樹脂含量。第一層是樹脂含量90％的表面氈，第二層是含膠量70％的短切氈，并形成一個層合結構。根據介質和強度要求，將上述結構重復若干次。

3、組裝的質量的要求

玻璃鋼纏繞儲罐滲漏有時出現在組裝接縫處，這是由于組裝不妥所致。組裝時，封頭與簡體內襯一定要對接好。建議在搭接內徑處安裝組裝環，確保對接處平整。對聯接處內外進行充分打磨，打磨寬度不小于300mm。然后，用玻纖氈和樹脂處理接縫。在此基礎上對內外接縫再次糊制，展層要求可參照內襯層制造方法。

4、纏繞工序

纏繞是玻璃鋼儲罐生產的核心工序，在組裝完畢，進行纏繞之前一定要對罐體內襯層進行充氣。充氣的目的是為了確保儲罐纏繞時所需的剛度及強度，另一方面可對內襯質量進行檢測，看其是否有氣眼、氣孔。一旦有這類缺陷，充氣氣壓無法保證，應及時處理。纏繞的主要目的是使儲罐的整體強度及剛度達到使用要求。在纏繞時一定要留意控制好纏繞紗的張力、纏繞角和樹脂含量，確保纏繞紗有良好的浸潤性，纏繞層無氣泡、裂紋、滑紗等缺陷。

5、后處理工序質量控制措施

儲罐纏繞完畢后，固化度達到要求時，應對儲罐進行后處理工序，即儲罐拐角處理和接管安裝。

(1)儲罐拐角處理。對立式儲罐的拐角必須進行充分處理纏繞完畢后，立式儲罐的外拐角會形成。

(2)由于工藝或結構上的需要，纏繞玻璃鋼儲罐要有各種開孔，連接接管或零部件。開孔大部份是在整體成型后用機械切割形成的。用機械方法切孔后，無疑破壞了纖維的連續性，造成局部應力集中現象。安裝接管等工作中，多采用開孔補強設計方案，消除或減小應力集中，確保接管區域強度及剛度不受影響。另一方面，糊制接管間隙、內外縫時，一定要逐層加強，與液體可能接觸部位制成富樹脂層，其它部位的樹脂含量控制在55％左右即可。只有做好以上幾點，才可保證儲罐接管區域不出現滲漏。
