玻璃鋼罐的強度及構造尺寸的設計方案

    玻璃鋼罐的強度要比一些樹脂強大很多倍，抗壓能力是非常強大的。玻璃鋼是由玻璃纖維和樹脂組成的。一般來說的話，玻璃鋼儲罐的鋪設比例是7:1，所以這種鋪設方法能承受很大的單向壓力。但如果是雙向壓力的話，我們的鋪設可以改變?yōu)殡p向的鋪設就可以了。當然，如果是對受力情況不清楚的話，可以選擇多想鋪設方式。

    玻璃鋼罐再造型是非常強的，玻璃鋼儲罐的主要原料是玻璃鋼，其自身的性能可以改變。可以進行多層次的組合。玻璃鋼整個形狀都會發生很大的變化。整體的性能也是會改變的。這也是很多人喜歡選擇玻璃鋼儲罐的原因之一



   1.玻璃鋼罐構造尺寸的確定

      立式貯罐的容積V=1503m，可選直徑系列有D=3800mm和D=4000mm，本設計選D=4000mm，因此貯罐的高度H=V/22()D?=11.9m，選H=12m。

    2.玻璃鋼儲罐頂蓋選取  玻璃鋼貯罐頂蓋有平頂蓋、錐形頂蓋和拱形頂蓋3種形式。本設計要求選用拱形頂蓋。與錐形頂蓋相比，其結構簡單、剛性好、承載能力強，是立式貯罐廣為使用的一種形式。為取得罐頂與罐壁等強度，罐頂?shù)那�率半徑與貯罐直徑差值不超過20%。即R0=（0.8～1.2）D。取R0=D=4.0m。式中R0——拱頂球面曲率半徑，cm；D——貯罐內徑，cm，等于2R。

    3.玻璃鋼罐罐底設計

      罐體與罐底的拐角處理，對貯罐設計極為重要。尤其是立式貯罐底部附近的受力叫復雜，應引起足夠重視。一般在拐角處都應設計成一定的圓弧過渡區，玻璃鋼儲罐，圓弧半徑不應小于38mm。如果罐殼和罐底分開制造，則應注意在罐殼和罐底的結合處內外進行有效的補強。拐角區域的厚度應等于殼壁和底部的組合厚度。拐角區域的加強應逐層遞減，避免截面上突變產生應力集中。當罐直徑不大于1.22m時，加強區不小于100mm；當罐直徑大于1.22m時，加強區應為300mm。加強區逐漸遞減至側壁厚度，避免截面的突變引起的應力集中，該過渡區，長度要求超過76～ 102mm。

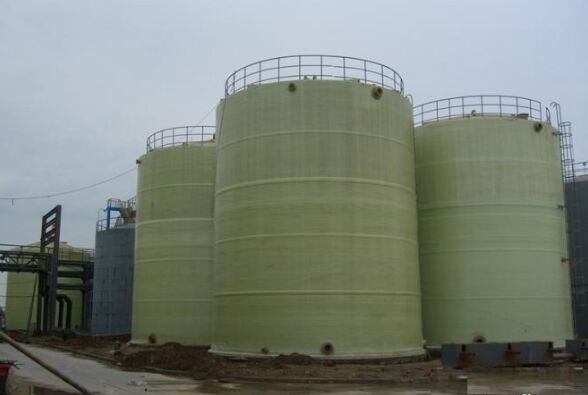

河北華盛玻璃鋼儲罐
