鋼管常識
一、管道系統概述：
為了輸送液體或氣體，必須使用各種管道，管道中除直管道用鋼管以外，還要用到各種管配件：管道拐彎時必須用彎頭，管道變徑時要用大小頭，分叉時要用三通，管道接頭與接頭相連接時要用法蘭，為達到開啟輸送介質的目的，還要用各種閥門，為減少熱膨冷縮或頻繁振動對管道系統的影響，還要用膨脹節。
此外，在管路上，還有與各種儀器儀表相連接的各種接頭﹑堵頭等。我們習慣將管道系統中除直管以外的其它配件統稱為管配件。
二． 金屬材料常識：
金屬材料是我們?nèi)粘Ｉ罴肮I(yè)上應用最廣泛的材料。它主要分為鋼﹑鐵及有色金屬等幾類，而其中的鋼又是應用最多最普遍的材料，鋼中主要成份是鐵元素，其余部分是人為添加的合金元素及各種雜質。正是由于這些添加的合金元素的品種不同、數量不同才形成了各種各樣的鋼，如普通碳鋼，不銹鋼，合金鋼等等，在這些添加元素中，碳C起著非常重要的作用。
三、鋼中常見化學元素：
各種鋼中占多數百分比的為鐵元素（Fe ），除之以外，通常還含有下列幾種元素（通常稱之為鋼中的合金元素）：C（碳）、Si（硅）、Mn（錳）、P（磷）、S（硫）以及Cr（鉻）、Ni（鎳）、Mo（鉬）、Ti（鈦）、V（釩）等等。一般情況下，其中P，S為雜質成份，含量越低鋼材質量越好。
四、鋼管尺寸說明：
A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。
B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。
C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）
五、偏差和公差
A、偏差：在生產過程中，由于實際尺寸難于達到公稱尺寸要求，即往往大于或小于公稱尺寸，所以標準中規定了實際尺寸與公稱尺寸之間允許有一差值。差值為正值的叫正偏差，差值為負值的叫負偏差。
B、公差：標準中規定的正、負偏差值絕對值之和叫做公差，亦叫"公差帶"。
偏差是有方向性的，即以"正"或"負"表示；公差是沒有方向性的，因此，把偏差值稱為"正公差"或"負公差"的叫法是錯誤的。
六、管道系統常識
管道常用材料：管道中常用的原材料有：板材、管材和鍛件。
⑴ 板材：常見板材有卷板、平板和開平板。卷板通常成卷交貨，優點是可根據需要任意截取長度，缺點是必須有相應的開卷設備，板面平整度一般，平板通常是成張交貨，優點是板面平整，便于運輸，使用缺點是有時板材使用率較低。開平板是將卷板通過剪板機剪成一塊塊經板面平整后而成的，區分平板和開平板的方法，除觀察其表面及邊緣平整度、光滑度外，還有一簡便方法：真正的平板，每張上均有鋼廠出廠時的標記，如廠家、規格、鋼號等字樣，而在開平板上就沒有這些記號。
板材理論重量計算公式為：
碳鋼板理重 =長*寬*厚*7.85/106 (毫米為單位，重量為公詳細）
不銹鋼板理重 =長*寬*厚*7.91/106 (毫米為單位，重量為公斤)
例如： 一張 1500*6000*6 的不銹鋼板：
理重=1500*6000*6*7.91=71190000，小數點前移6位=71.19Kg

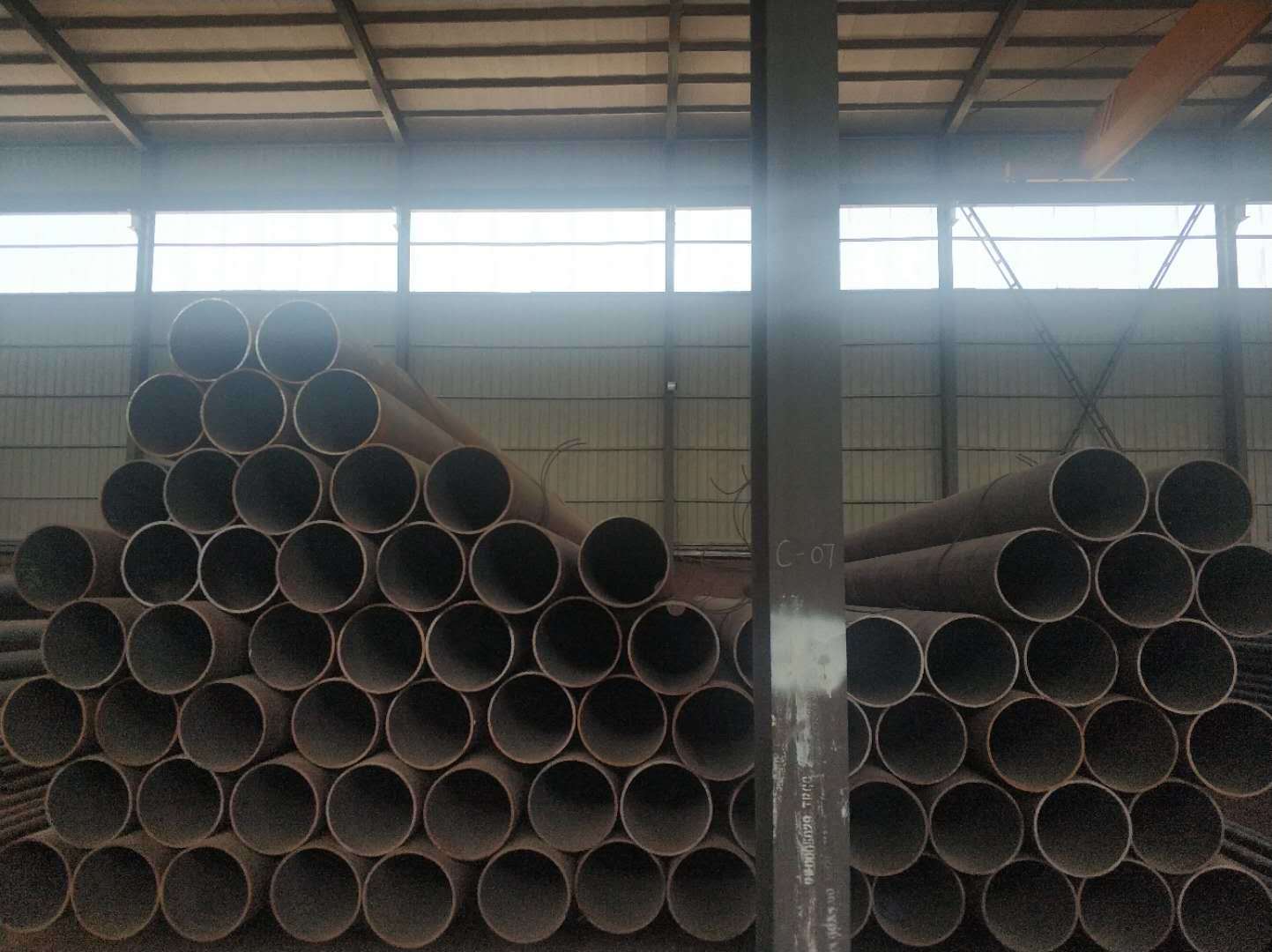

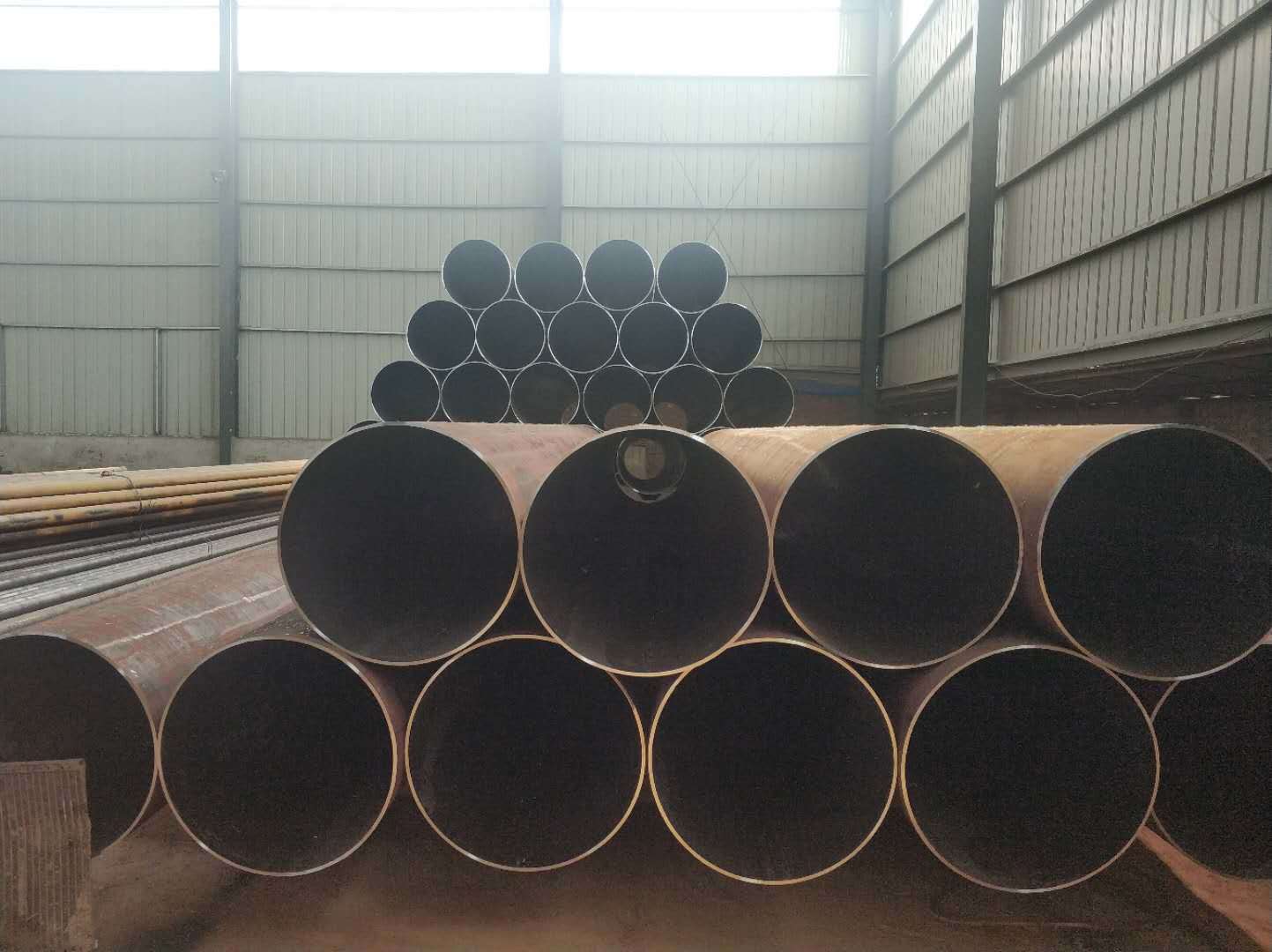

⑵管材：這主要指圓管，可分為焊管(直縫焊管、螺旋焊管)及無縫管.焊管(也叫有縫管)通常用于壓力較低(20KG/CM2)的管道，其中螺旋焊管又主要用于大口徑(如DN400以上)系統，因此，其壁厚一般較薄(通常SCH10以下)。無縫管則一般 用于壓力較高的管道，由于無縫管生產工藝所限，我們常用的工業無縫管，通常是熱軋而成，因此市場上可供熱軋無縫管的壁厚，對于一定口徑的管材，通常是有一定下限的(一般在SCH10以上)，此如：
Φ27-Φ48 壁厚 ≥2.0
Φ57-Φ76 壁厚 ≥3.0
Φ89-Φ159 壁厚 ≥3.5
Φ168-Φ219 壁厚 ≥4.0(Φ168*3市場有，但較少)
Φ273 壁厚 ≥6.0
Φ325-Φ377 壁厚 ≥8.0
Φ402-Φ426 壁厚 ≥9.0
Φ530-Φ630 壁厚 ≥10.0
管材每米理論重量計算公式為：
碳鋼管理重 =(外徑-壁厚)*壁厚*0.02466 (毫米為單位， 重量為公斤)
不銹鋼管理重 =(外徑-壁厚)*壁厚*0.02491 (毫米為單位， 重量為公斤))
例如： 一根6米長 273*8的不銹鋼管：
每米理重=(273-8)*8*0.02491=52.81Kg
6米一根理重=52.81*6=316.86Kg
(3) 鍛件：鍛件通常用于制造法蘭，承插件及某些接頭。
七、 管系通徑及壁厚的表示方法：
(1) 最簡單明了的表示方法是： 管道的實際外徑*實際壁厚，例如：Φ114.3*6.02 即表示管道外徑為114.3mm，壁厚為6.02mm。但在很多情況下，為便于設計，管道口徑多用公稱通徑來表示，例如DN100*6等。
(2) 壁厚用管標號SCH××表示，如SCH80來表示。這些數值不代表實際外徑或?qū)嶋H壁厚，它們只是一種標識。由于世界各國使用上的習慣，某種公稱通徑（如DN100）所代表示實際外徑并不是唯一的，歸納起來，主要有兩種，一種稱公制系列（B系列），一種稱為英制系列（A系列）。
因此，如果只知道公稱通徑，而不知道屬于A系列還是B系列，通常我們不能確定它的實際外徑。例如DN100，如為A系列，則其代表管道外徑為114.3mm，如果采用B系列，則代表外徑為108mm。但DN100A就代表外徑為114.3，DN100B就代表外徑為108。至于壁厚通常按照給出的管標號（如SCH20、STD、XS），查詢相關標準中的有關表格，即可查到其代表的實際壁厚。
(3) 有些老設計部門，尚沿用這樣的習慣，以DN××表示的即為公制（B系列），以英寸表示的即表示英制（A系列）。但根據目前實際情況，后一種情況，即“以英寸表示公稱通徑時，一般代表英制系列（A系列）”通常是正確的，但前一種情況已不再準確了。目前較為流行的做法是，不論公制英制均以DN××表示。因此，凡以DN××表示通徑而又未指出A系列、B系列的，必須明確其采用的管道系列，否則，就可能發生錯誤，如可能誤將114.3的管道錯成108管道。
八、鋼的性能表示：
一種鋼性能的好壞，總要用一些指標來反映、表示，對于鋼，我們通常用其所含的化學成份，機械性能的數值來反映其質量和性能。
機械性能通常有三個指標：
抗拉強度（σb， TS）：材料在拉斷時能承受的最大外拉力。
屈服強度（σs， YS）：材料發生塑性變形能承受的最小外拉力。
延伸率( ψ， EL)：材料在拉斷后，在長度方向上延長的百分比，此值越大，說明材料的塑性越好。有時，還用硬度值、沖擊韌性值等反映材料性能。
我們最常見的碳鋼20#、Q235及國外的SS400、SS41、St37 等等，它們的性能是非常接近的，或者說基本可以相互替代，它們的有關參數大致如下：
C：0.18-0.21%、Si：0.30%、Mn：0.5%、P&S：0.025%、
TS：~550Mpa、YS：~260Mpa、EL：~ 25%
九、鋼的組織及其變化
鋼為什么會有性能的差別，其實與鋼的內部組織結構有關。通過顯微鏡可以看出，鋼的內部是由許多不同的象細胞一樣的小塊塊疊積而成的，再仔細觀察，這些小塊塊其實歸屬于幾種不同類別，我們通常將同一類的小塊塊稱為一種“相”或一種“體”。如我們平時所說的奧氏體、鐵素體就是指鋼中最常見的兩種組織結構，也就是兩種相。
一種鋼中含有哪些相，每一種相所占的比例多少，相的形態如何，這些都直接影響鋼的性能。也就是說，如果鋼中相的類型、比例、形態發生變化，鋼的性能就要跟著發生變化。
那么，哪些因素會促使這些變化呢？顯然，鋼的成分的變化肯定會影響鋼的性能的變化，而對于成份固定的某一種鋼來說，比如20#鋼，或者304L，當它們被進行形變加工，進行熱處理時，其性能也會發生變化。歸納起來，影響鋼的性能的主要因素是：成份、形變和溫度。
鋼的熱處理：為了使某種鋼達到我們所希望的最佳性能，必須使其內部組織結構穩定于某一種穩定的結構狀態。
在很多情況下，我們都必須對鋼進行熱處理。因?yàn)槲覀兊暮芏喈a(chǎn)品都是經過加工變形而成的，上面提到經變形的鋼，其組織結構就要發生變化，也就是說，鋼的性能就發生了變化，而這種變化往往是我們所不愿意的，這時我們就必須采取熱處理的辦法來消除這些變化，恢復鋼的本來特性。當然，我們還有其他考慮因素，進行其它方式的熱處理。
